2TLA020002R3100 JSHD4H2

2TLA020002R3100 JSHD4H2 มักถูกใช้เป็นส่วนหนึ่งของ “safety enabling switch” — เป็นสวิตช์ที่ให้ “สิทธิ์” (permission) เมื่อผู้ใช้อยู่ในจุดปลอดภัย (โดยกดปุ่มไปที่ตำแหน่งกลาง) ทำให้เครื่องจักรสามารถทำงานได้ชั่วคราว แต่ถ้าปล่อยสวิตช์ (มือออก) หรือกดลงตำแหน่งล่าง (ในกรณีฉุกเฉิน) จะตัด “สิทธิ์” และส่งสัญญาณหยุดเครื่องทันที การใช้งานทั่วไปใช้ในจุดที่ผู้ปฏิบัติงานต้องเข้าไปใกล้ชิ้นส่วนที่เป็นอันตราย เช่นการตั้งค่าทดสอบ (test run), debugging, service ภายใน cell ของหุ่นยนต์, ตู้ควบคุม ฯลฯ

ฟีเจอร์เด่น

ปุ่ม 3 ตำแหน่ง (Three-Position): ช่วยให้มีทั้ง “หยุดทันที” (lower), “อนุญาตให้เคลื่อนที่ /ทำงาน” (กลาง), และ “ปิด /ปลดการอนุญาต” (top) — เป็นฟีเจอร์สำคัญสำหรับการควบคุมการทำงานของเครื่องจักรในจุดที่ผู้ใช้เข้าไปตรวจสอบหรือเซอร์วิส
การออกแบบสำหรับแผงควบคุม (Panel Mount): ตัวรุ่น R3100 นี้เหมาะกับการติดตั้งภายในแผง ช่วยให้สายและองค์ประกอบของแผงดูเป็นระเบียบ และลดการเสี่ยงของการกระแทกภายนอก
การป้องกัน IP65: สอดคล้องกับมาตรฐานสภาพแวดล้อมอุตสาหกรรม — มีความทนทานต่อฝุ่นและละอองน้ำ ทำให้เหมาะกับงานหน้างานจริง
วัสดุทนทาน: Housing เป็นโพลิโพรไพลีน (PP) และปุ่มเป็น TPE ซึ่งให้ความแข็งแรงและทนต่อการใช้งานบ่อยครั้ง
อายุการใช้งานสูง: ด้วยจำนวนรอบการกดที่มาก (โดยเฉพาะช่วง top ↔ middle) ทำให้เหมาะกับการใช้งานที่ต้องใช้บ่อย เช่น จุดควบคุมในเครื่องจักร
การเชื่อมต่อสาย 6 เส้น (Leads): ให้ความยืดหยุ่นในการออกแบบวงจรและการเดินสายไฟ เพื่อต่อกับสวิตช์ความปลอดภัยหรือระบบควบคุมอื่น ๆ

Distributor in Thailand ติดต่อตัวแทนจำหน่าย

Proplus Corporation Co.,Ltd.

Contact : 033-157879, 099-7358459, 094-8678484

E-mail : sales@propluscorp.co.th

Line Official : https://lin.ee/OEGe1wfV

คำอธิบาย
บทวิจารณ์ (0)

2TLA020002R3100 – JSHD4H2

Extended Product Type : JSHD4H2 3-pos device panel mounting

Product ID : 2TLA020002R3100

EAN : 7350024455076

Catalog Description : JSHD4H2 0.15m Three-position dual pushbutton

Long Description :

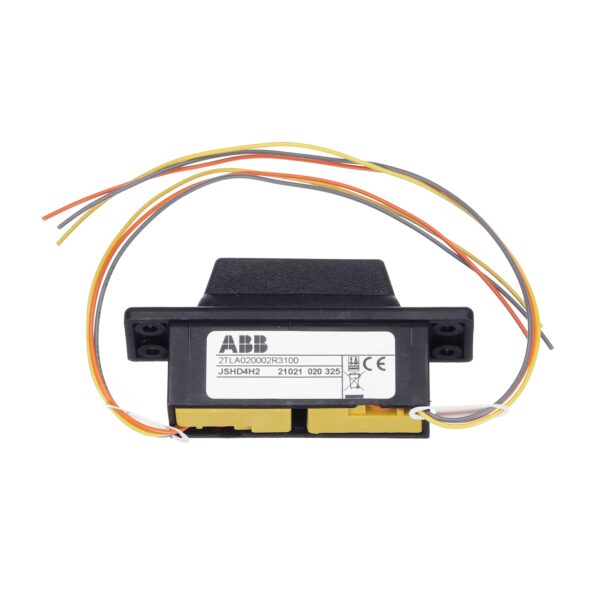

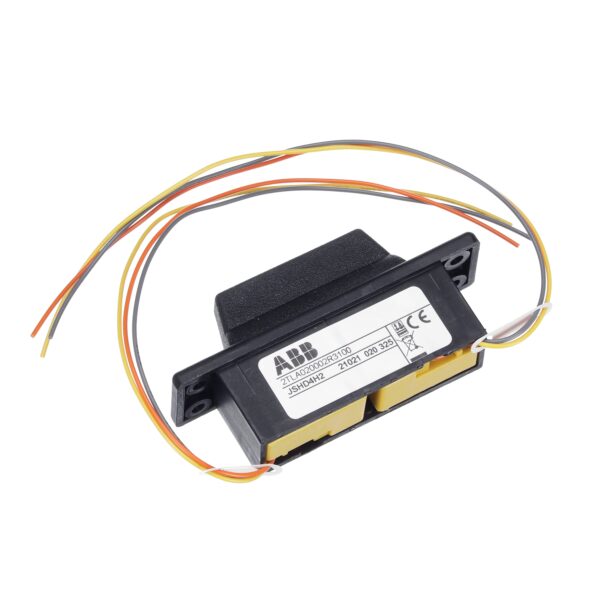

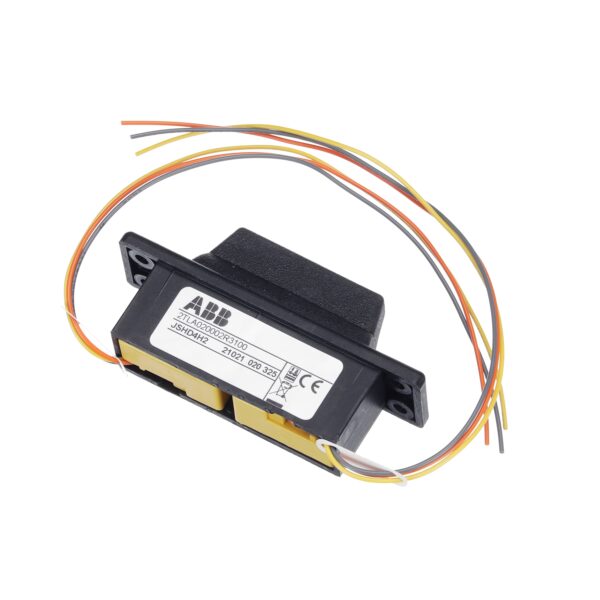

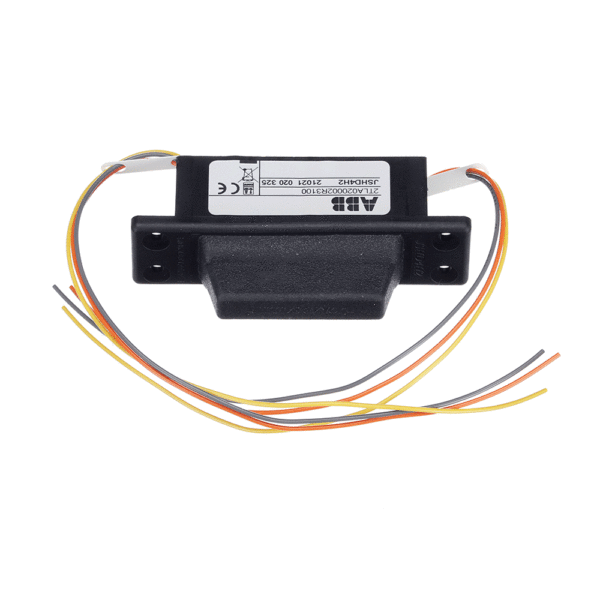

JSHD4H2 0.15m is a three-position device for internal panel mounting with 6 leads, each 150mm long.

ประโยชน์หลัก

ควบคุมการอนุญาตการทำงาน (Enabling Device) เป็น “three-position enabling switch” — ใช้เพื่อให้ผู้ปฏิบัติงานสามารถควบคุมการทำงานของเครื่องจักร เมื่ออยู่ในตำแหน่งกลาง (middle) จะให้ “สัญญาณอนุญาต” (enable) แต่หากปล่อยหรือกดลงตำแหน่งล่าง จะหยุดเครื่องทันที เป็นการเพิ่มความปลอดภัยในจุดที่ผู้ใช้เข้าถึงวงจรอันตรายได้
เหมาะกับสภาพแวดล้อมอุตสาหกรรม ได้มาตรฐานการป้องกัน IP65 ซึ่งหมายความว่าสามารถทนฝุ่นและกระเซ็นน้ำได้ เหมาะกับการติดตั้งบนตู้ควบคุมหรือจุดปฏิบัติงานที่อาจมีสิ่งแวดล้อมค่อนข้าง “โหด”
เพิ่มความปลอดภัยในการใช้งาน ใช้ในระบบ safety ร่วมกับรีเลย์ความปลอดภัย (safety relay) หรือ PLC เพื่อให้เฉพาะเมื่อตำแหน่งกลางถูกกด จึงปล่อย “สัญญาณทำงาน” — ลดโอกาสเกิดอุบัติเหตุเมื่อผู้ปฏิบัติงานอยู่ใกล้จุดอันตราย
การติดตั้งในแผงควบคุม (Panel Mount) รุ่นนี้ (“panel mount”) ออกแบบให้ติดตั้งภายในตู้หรือแผงควบคุมได้ เหมาะกับการออกแบบแผงควบคุมที่มีขนาดจำกัดหรือเน้นความเป็นระเบียบของสายไฟและอุปกรณ์
ความเชื่อถือได้เชิงกล (Durability สูง) ตัวสวิตช์ถูกออกแบบให้มี “service life” ทางกลที่ยาว — ตามข้อมูล ABB ระบุว่า top-to-middle กดได้ถึง ~1 ล้านรอบ (mechanical life)

คุณสมบัติหลัก

ชนิด: 3-Position Device (JSHD4H2)
แหล่งจ่าย (Supply Voltage): 24 V DC ±10%
กระแสไมโครสวิตช์ (Microswitch current): ประมาณ 40 mA (สูงสุด)
การเชื่อมต่อ: สาย 6 เส้น (6 leads) ยาว 150 มม (6 × 150 mm) สำหรับรุ่นนี้
ระดับการป้องกัน: IP65 (กันฝุ่น / กันน้ำ)
วัสดุ: ตัว housing ทำจาก PP (Polypropylene), ส่วน rubber (ปุ่ม) เป็น TPE (thermoplastic elastomer)
แรงกด (Actuator force):
- จาก top → middle ~ 9 N
- จาก middle → bottom ~ 43 N
ระยะชัก (stroke):
- Top → middle: ≈ 2.5 มม
- Top → bottom: ≈ 7 มม
อายุการใช้งาน (mechanical):
- Top ↔ Middle: ประมาณ 1,000,000 รอบ
- Middle ↔ Bottom: ประมาณ 100,000 รอบ
น้ำหนัก: ประมาณ 0.04 kg (ข้อมูลจาก ABB)
Performance Level ปลอดภัย: รองรับ PL e (ตาม ABB e-catalog)
