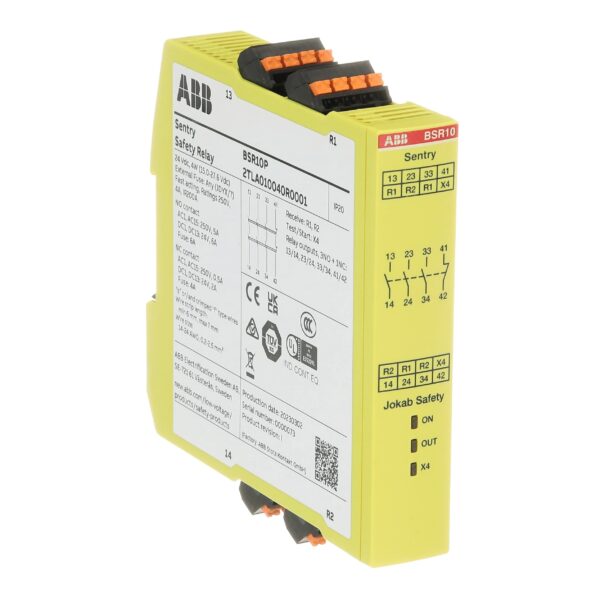

2TLA010040R0001 Safety Relay BSR10P 24VDC

2TLA010040R0001 คือรีเลย์ความปลอดภัย (safety relay) หรือขยายเอาต์พุตความปลอดภัย (expansion relay) จากแบรนด์ ABB รุ่น Sentry BSR10P (Sentry BSR10 Series

คุณสมบัติหลัก

แรงจ่าย (Supply voltage): 24 V DC.
เอาต์พุตแบบ: 3 NO (Normally Open) + 1 NC (Normally Closed) ซึ่งหมายถึงมีช่องทางเอาต์พุตแบบปกติเปิด 3 ช่อง และแบบปกติปิด 1 ช่อง.
กระแสเอาต์พุต (Contact current): ระบุ 5 A (บางแหล่งระบุ “up to 6 A”) ในหลายแหล่งข้อมูล.
ขนาดตัวอุปกรณ์: กว้างประมาณ 22.5 มม., สูงประมาณ 120 มม., ลึกประมาณ 120 มม. น้ำหนักประมาณ 0.19 กก.
ระดับการป้องกัน (IP rating): IP20 โดยทั่วไป (บางแหล่งอาจระบุ IP54 สำหรับรุ่นติดตั้งภายนอก)
รองรับมาตรฐานความปลอดภัย: เช่น Performance Level up to “e” ตาม EN ISO 13849-1 และ SIL 3 ตาม IEC 61508.
มีเทอร์มินัลแบบ Push-in ทำให้ติดตั้งรวดเร็วและง่าย.
ฟังก์ชันเพิ่มเติม: Multi-reset (สามารถต่อรีเลย์หลายตัวร่วมปุ่มรีเซ็ตเดียวได้) และสามารถใช้เป็น expansion relay ได้.

เนื่องจากอุปกรณ์นี้เป็น รีเลย์ความปลอดภัย / รีเลย์ขยาย ไม่ได้เป็น controller ความปลอดภัยเต็มรูปแบบ (ไม่ได้ตรวจสอบช่องทางคู่หรือมีฟังก์ชันทุกรูปแบบ) — เช่น “no monitoring of two channel fault function” ได้ถูกระบุไว้ในบางข้อมูล.หากใช้ในระบบที่มีข้อกำหนดความปลอดภัยสูง (เช่น เครื่องจักรที่มีมนุษย์เข้า-ออกบ่อย, มีความเสี่ยงสูง) จำเป็นต้องออกแบบวงจรความปลอดภัยให้ครบถ้วน เช่น มี feedback loop, มีการรีเซ็ต, มีการตรวจสอบสถานะของเอาต์พุต และต้องมั่นใจว่าอุปกรณ์อื่นๆ ในระบบเข้ากันได้.

การติดตั้ง: ควรติดตั้งในห้องตู้คอนโทรลที่มีการป้องกันฝุ่นและความชื้นเหมาะสม เนื่องจาก IP20 เป็นระดับที่ไม่ได้ป้องกันน้ำหรือฝุ่นหนาแน่น.ก่อนใช้งานจริง ควรตรวจสอบ datasheet ล่าสุด, ค่าแรงดัน, ความถี่ของวงจร, สภาพแวดล้อม (อุณหภูมิ, ความชื้น), และมาตรฐานความปลอดภัยประเทศ/ภูมิภาคที่นำไปใช้งาน. หากต้องการต่อขยายเอาต์พุตเพิ่มเติมจาก safety controller หรือ PLC ความปลอดภัย การใช้ 2TLA010040R0001 เป็นทางเลือกที่ดีเพราะสามารถช่วยเพิ่มเอาต์พุตได้โดยไม่ต้องเปลี่ยนชุด controller หลัก

Distributor in Thailand ติดต่อตัวแทนจำหน่าย

Proplus Corporation Co.,Ltd.

Contact : 033-157879, 099-7358459, 094-8678484

E-mail : sales@propluscorp.co.th

Line Official : https://lin.ee/OEGe1wfV

คำอธิบาย
บทวิจารณ์ (0)

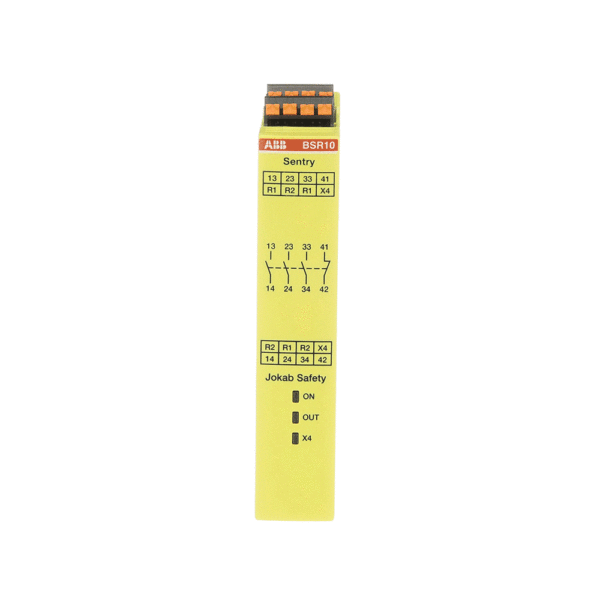

2TLA010040R0001 – BSR10P 24VDC

Extended Product Type : Safety Relay BSR10P 24VDC

Product ID : 2TLA010040R0001

EAN : 7350024483888

Catalog Description : Sentry BSR10P Safety relay

Long Description :

Sentry BSR10P Safety relay and expansion relay with relay outputs 3NO+1NC, +24 VDC supply voltage and push-in spring terminals. For monitoring of safety devices, such as emergency stops, directly in the voltage supply circuit of the relay.

ประโยชน์หลัก

ใช้ในวงจรความปลอดภัยของเครื่องจักร เช่น เชื่อมต่อกับปุ่มหยุดฉุกเฉิน (E-Stop) เพื่อให้ระบบหยุดเครื่องได้อย่างปลอดภัยเมื่อเกิดเหตุผิดปกติ.
ใช้เป็น รีเลย์ขยายเอาต์พุต (expansion relay) เพื่อเพิ่มจำนวนเอาต์พุตความปลอดภัยให้กับระบบควบคุมความปลอดภัยหลัก (Safety Controller / PLC) ได้ โดยไม่ต้องเปลี่ยนชุดหลัก.
มีความสามารถในการจ่ายกระแสได้ค่อนข้างสูง (ถึงประมาณ 5 A หรือมากกว่า) ทำให้ลดความจำเป็นต้องใช้ contactor เสริมในบางกรณี.

คุณสมบัติหลัก

แรงดันจ่าย (Supply Voltage): 24 VDC.
หน้าสัมผัสเอาต์พุต: 3 NO + 1 NC (3 Normally Open + 1 Normally Closed) ในรุ่นนี้.
การติดตั้ง: เหมาะสำหรับติดตั้งบนราง DIN (DIN rail mounting) และใช้ขั้วต่อแบบ Push-in (spring terminals) ซึ่งช่วยให้การเดินสายและติดตั้งรวดเร็วขึ้น.
ระดับการป้องกัน: IP20 (และบางใบกล่าวถึง IP54) ซึ่งหมายถึงต้องติดตั้งภายในตู้คอนโทรลที่ปิดมิดชิด.
รองรับมาตรฐานความปลอดภัยได้: เช่น Performance Level e (PL e) ตาม EN ISO 13849‑1 และ SIL 3 ตาม IEC 61508.
มิติตัวอุปกรณ์: กว้างประมาณ 22.5 มม., สูงประมาณ 120 มม. ลึกประมาณ 120 มม. น้ำหนักสุทธิประมาณ 0.19 กก.
