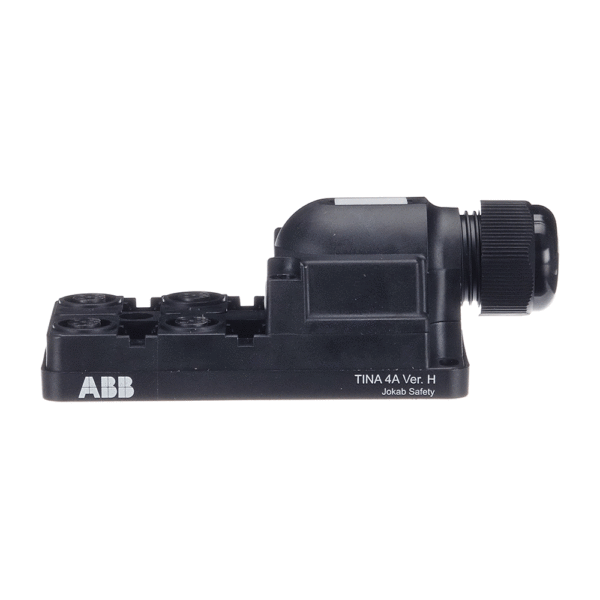

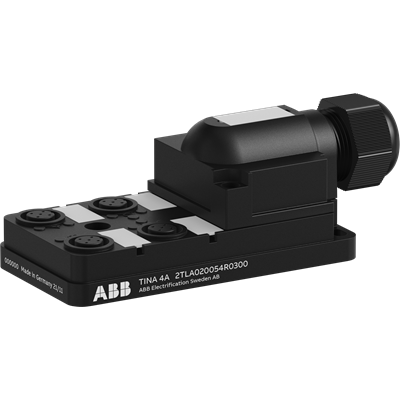

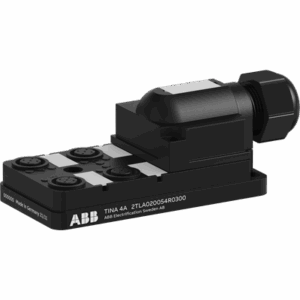

2TLA020054R0300 – Tina 4A Connection block
Extended Product Type : Tina 4A Connection block
Product ID : 2TLA020054R0300
EAN : 7350024451856
Catalog Description : Tina 4A DYNlink connection accessory
Long Description :
Tina 4A is a connection block for series connection of up to four DYNlink devices. Four M12-5 female connectors for the sensors are available on the device. The information signal of each device can be wired separately. The cable used for the connection to the Tina 4A should have a diameter 7 – 12 mm. Unused M12-connectors on Tina 4A must be equipped with Tina 1A blind plugs. The Tina devices adapt the DYNlink safety circuit in Vital, Pluto and B&R X20 to safety components with mechanical contacts, such as E-stops, switches and light beams/curtains with dual outputs. Tina is available in several versions depending on the type of safety component that is connected to the Vital, Pluto or B&R X20 circuit.
ประโยชน์หลัก
- การต่ออุปกรณ์ DYNlink ได้หลายจุด Tina 4A ออกแบบมาให้เป็นบล็อกเชื่อมต่อ (connection block) สำหรับอุปกรณ์ DYNlink ได้สูงสุดถึง 4 เครื่อง — ช่วยให้ระบบ safety สามารถต่ออุปกรณ์หลายจุดในวงเดียวกันได้อย่างเป็นระเบียบและมีประสิทธิภาพ
- ลดความซับซ้อนของการเดินสาย ด้วยคอนเน็กเตอร์ M12-5 ถึง 4 ตัว ทำให้อุปกรณ์ DYNlink แต่ละตัวเชื่อมต่อผ่านจุดเดียว ลดจำนวนสายและจุดต่อสายในแผงควบคุม
- แยกสาย “Information” ได้อิสระ สถานะแจ้งเตือน (information signal) ของแต่ละอุปกรณ์ DYNlink สามารถเดินสายแยกกันได้ — เพิ่มความยืดหยุ่นในการตรวจสอบสถานะของแต่ละอุปกรณ์
- ความทนทานสูง ด้วยเกรด IP67 ทำให้ Tina 4A สามารถใช้งานในสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่นหรือละอองน้ำได้ โดยยังคงความน่าเชื่อถือของการสื่อสาร safety ผ่าน DYNlink
- อุปกรณ์เสริมให้ระบบ safety อื่นของ ABB Tina 4A ใช้ร่วมกับระบบ safety controller ของ ABB (เช่น Vital, Pluto) เพื่อขยายจุดเชื่อมต่ออุปกรณ์แบบ dynamic และอุปกรณ์แบบแมคานิก (เช่น ปุ่ม E-Stop) ได้อย่างมีประสิทธิภาพ
