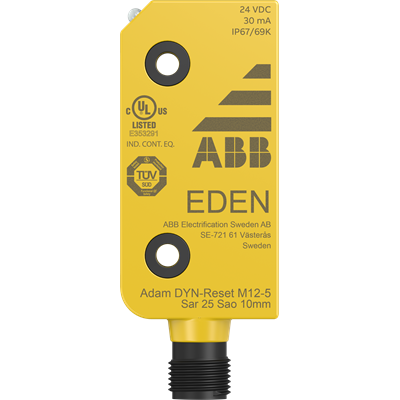

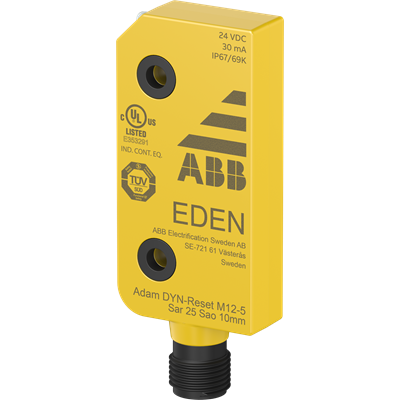

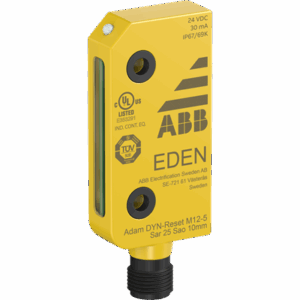

ABB 2TLA020051R5300 — Adam DYN‑Reset M12‑5
ABB 2TLA020051R5300 รุ่น Adam DYN‑Reset M12‑5 เป็นโมดูลอินเทอร์เฟซความปลอดภัยสำหรับชุดเซนเซอร์ Eden ที่รองรับโปรโตคอล DYNlink ของ ABB พร้อมฟังก์ชันรีเซ็ตท้องถิ่น (local reset) และคอนเน็กเตอร์ M12 แบบ 5 พิน รุ่นนี้ออกแบบมาเพื่อใช้งานกับแอคชูเอเตอร์ Eva (General/Unique code) เพื่อเป็นส่วนหนึ่งของโซลูชัน interlocking ในระบบความปลอดภัยของเครื่องจักร ช่วยให้การวินิจฉัยและการจัดการสถานะเป็นไปอย่างมีประสิทธิภาพ โดยลดจำนวนสายและอินพุตที่ต้องใช้กับคอนโทรลเลอร์หลัก
คุณสมบัติเด่น
- รองรับโปรโตคอล DYNlink ของ ABB สำหรับการสื่อสารและการวินิจฉัยขั้นสูง
- ฟังก์ชัน Local reset ช่วยให้รีเซ็ตที่จุดติดตั้ง ลดการเดินสายและความซับซ้อนของระบบ
- คอนเน็กเตอร์ M12‑5 พิน มาตรฐานอุตสาหกรรม ทำให้การเชื่อมต่อรวดเร็วและทนทาน
- ส่งทั้งสัญญาณความปลอดภัยและสัญญาณ Info/Status สำหรับการตรวจวินิจฉัย
- ออกแบบให้ทำงานร่วมกับเซนเซอร์ Eva (General/Unique code) ในชุด Eden เพื่อการ interlocking ที่เชื่อถือได้
- รองรับการตรวจจับ Fault/Short และมีการตรวจสอบช่องสัญญาณตามแนวทางความปลอดภัยสมัยใหม่
- ลดจำนวนอินพุต PLC โดยใช้ DYNlink/StatusBus ในการรวมสัญญาณและสถานะ
- เหมาะสำหรับติดตั้งใกล้จุดตรวจจับหรือบนแผงควบคุมภายในตู้คอนโทรล
- ช่วยให้ระบบสามารถออกแบบไปถึงระดับความปลอดภัยสูง (เช่น PL e) เมื่อผสานกับคอมโพเนนต์และการออกแบบที่ถูกต้อง
- ติดตั้งและบำรุงรักษาง่าย ลดเวลา Downtime ด้วยการเช็กสถานะและเปลี่ยนทดแทนได้สะดวก
ABB Safety Eden
Eden เป็นชุดอุปกรณ์เซนเซอร์ความปลอดภัยแบบไม่สัมผัส (non‑contact safety sensor) ของ ABB Jokab Safety ออกแบบมาเป็นอุปกรณ์ interlocking สำหรับตรวจจับสถานะประตูนิรภัย ฝาครอบเครื่องจักร หรือตำแหน่งปลอดภัยต่าง ๆ โดยไม่ต้องมีการสัมผัสเชิงกล จึงไม่มีการสึกหรอจากการใช้งาน
ส่วนประกอบหลัก
- Adam — โมดูลอินเทอร์เฟซ/ตัวรับสัญญาณ (interface/controller side)
- มีหลายรุ่นรองรับโปรโตคอลต่าง ๆ เช่น OSSD, DYNlink, StatusBus และมีรุ่นที่รวมฟังก์ชันรีเซ็ตท้องถิ่น (local reset)
- ให้การเชื่อมต่อผ่านคอนเน็กเตอร์ M12 (5‑pin หรือ 8‑pin ขึ้นกับรุ่น) เพื่อการติดตั้งที่รวดเร็วและเชื่อถือได้
- Eva — แอคชูเอเตอร์/ตัวส่งสัญญาณ (actuator)
- มีหลายรุ่นโค้ด เช่น General code (สามารถใช้แทนกันได้ระหว่างแอคชูเอเตอร์) และ Unique code (โค้ดเฉพาะ ป้องกันการบายพาส)
- มีรุ่น Eva C ที่มีอิเล็กทรอนิกส์เคลือบเพื่อทนความชื้นและการล้าง (suitable for wash‑down environments)
คุณสมบัติเด่น
- ไม่สัมผัส (No wear): การทำงานแบบไม่สัมผัสลดการสึกหรอ ทำให้อายุการใช้งานยาวและลดการหยุดเครื่องจากปัญหาเชิงกล
- การติดตั้งยืดหยุ่น: ขนาดกะทัดรัดและรองรับการติดตั้งแบบ 360° ทำให้ง่ายต่อการจัดวางในพื้นที่จำกัดหรือมุมที่ท้าทาย
- ทนทานต่อสภาพแวดล้อม: เกรดการป้องกัน IP67 / IP69K, ช่วงอุณหภูมิกว้าง (โดยทั่วไป −40°C ถึง +70°C) และรุ่นที่มีการเคลือบอิเล็กทรอนิกส์สำหรับสภาพเปียก/กัดกร่อน
- โหมดสื่อสารหลากหลาย: รองรับ OSSD (มาตรฐาน 2‑channel safety outputs), DYNlink (สัญญาณเฉพาะ ABB สำหรับการวินิจฉัยขั้นสูง), StatusBus/Status info สำหรับการรายงานสถานะหลายเซนเซอร์ด้วย I/O เพียงช่องเดียว
- ช่วยให้ไปถึงระดับความปลอดภัยสูง: Eden ถูกออกแบบเพื่อให้บรรลุ Performance Level (PL e) โดยใช้จำนวนคอมโพเนนต์ที่น้อยลงเมื่อเทียบกับโซลูชันอื่น ๆ เมื่อผสานการออกแบบระบบอย่างถูกต้องตาม EN ISO 13849‑1/EN ISO 14119
- การวินิจฉัยและการแก้ปัญหา: มีสัญญาณแสดงสถานะ (LED/Info/StatusBus/DYNlink) ที่ช่วยลดเวลาในการตรวจหาปัญหาและลด downtime
การใช้งานทั่วไป
- ประตูนิรภัย (safety doors) และฝาครอบเครื่องจักร (guards)
- ระบบป้องกันเครื่องจักรอัตโนมัติและเซลการผลิต
- สภาพแวดล้อมที่ต้องล้างบ่อย เช่น อุตสาหกรรมอาหารและเครื่องดื่ม (ใช้รุ่น C ที่เคลือบอิเล็กทรอนิกส์)
- แอปพลิเคชันที่ต้องการการเชื่อมต่อกับ safety relays, safety PLCs หรือระบบฟิลด์บัส/เครือข่าย เช่น Pluto, Vital, B&R X20, AS‑i (ผ่านอินเทอร์เฟซที่เหมาะสม)
ตัวอย่างรุ่นและการใช้งานเชื่อมต่อ
- AdamOSSD-InfoM12-8 (2TLA020051R5700): โมดูล OSSD พร้อม Info, คอนเน็กเตอร์ M12‑8 — เชื่อมต่อกับ safety PLC/relays ทั่วไป
- AdamOSSD-ResetM12-8 (2TLA020051R5900): โมดูล OSSD พร้อม local reset — เหมาะเมื่อต้องการรีเซ็ตที่จุดติดตั้ง
- AdamDYN-…: รุ่นที่รองรับ DYNlink สำหรับการวินิจฉัยขั้นสูงและใช้งานร่วมกับ Pluto/Vital
- Eva General code (2TLA020046R0800 / 0801 for coated): แอคชูเอเตอร์โค้ดทั่วไป — ใช้งานแทนกันได้
- Eva Unique code (2TLA020046R0900 / 0901 for coated): แอคชูเอเตอร์โค้ดเฉพาะ — ป้องกันการบายพาส
