2TLA020007R6900 Two-Hand device JSTD25K

2TLA020007R6900 JSTD25K อุปกรณ์ควบคุมความปลอดภัยแบบ สองมือ (two-hand control station)

สวิตช์ควบคุมสองมือ (Two-Hand Control) ซึ่งเป็นอุปกรณ์ควบคุมที่ใช้สำหรับการสตาร์ทและหยุดเครื่องจักรอย่างปลอดภัย โดยทั่วไปจะใช้งานร่วมกัน 2 ตัว เพื่อบังคับให้ผู้ปฏิบัติงานต้องกดปุ่มทั้งสองพร้อมกัน จึงจะสามารถเปิดใช้งานเครื่องจักรได้

การใช้งาน: ใช้ในกระบวนการผลิตที่มีความเสี่ยงสูง เพื่อป้องกันอุบัติเหตุจากการทำงานผิดพลาด หรือการสัมผัสเครื่องจักรโดยไม่ตั้งใจ
วัตถุประสงค์: เพิ่มความปลอดภัยในโรงงานอุตสาหกรรม โดยการบังคับให้ผู้ใช้งานต้องกดปุ่มควบคุมทั้งสองปุ่มพร้อมกันเพื่อควบคุมการทำงานของเครื่องจักร

ฟีเจอร์เด่น

รองรับการใช้งานที่ต้องใช้ทั้งสองมือพร้อมกัน – ส่งผลลดโอกาสการเปิดเครื่องโดยไม่ได้ตั้งใจหรือโดยมือเดียว
Pre-wired จัดสายมาให้แล้ว – ลดเวลาการติดตั้ง ลดความผิดพลาดในการเดินสายเอง
คอนเน็คเตอร์ M12 8-pin แบบมาตรฐานอุตสาหกรรม – ทำให้สะดวกต่อการติดตั้งและต่อโมดูลเข้าระบบ
โปรไฟล์อลูมิเนียมขนาด 44 × 88 มม. – ให้ความแข็งแรงและรองรับการติดตั้ง Safeballs อย่างมั่นคง
มีปุ่มหยุดฉุกเฉิน (Emergency Stop) ติดตั้งในตัว – เพิ่มความปลอดภัยแบบครบวงจร

จุดประสงค์ในการใช้งาน

ใช้ในงานอุตสาหกรรมที่มีเครื่องจักรซึ่งอาจเป็นอันตรายต่อผู้ปฏิบัติงานหากไม่ควบคุมอย่างเหมาะสม เช่น เครื่องอัด (presses), เครื่องจักรแนวกึ่งอัตโนมัติที่มีการป้อนชิ้นงานด้วยมือ, ระบบหุ่นยนต์, สายการผลิตต้องการการใช้งานทั้งสองมือพร้อมกันเพื่อความปลอดภัย.
จัดเป็นส่วนหนึ่งของระบบความปลอดภัยของเครื่องจักร (machine safety) ที่ช่วยให้มั่นใจได้ว่าเครื่องใช้งานจะไม่เปิดใช้งานจนกว่าผู้ใช้งานจะใช้ทั้งสองมือ ซึ่งช่วยลดความเสี่ยงจากการใช้งานโดยมือเพียงข้างเดียวหรือโดยบังเอิญ.
พร้อมฟังก์ชันปุ่มหยุดฉุกเฉิน (Emergency Stop) ที่ติดตั้งที่ส่วนบนของอุปกรณ์ เพื่อให้ผู้ใช้สามารถหยุดเครื่องได้ทันทีเมื่อเกิดสถานการณ์ไม่ปลอดภัย.

Distributor in Thailand ติดต่อตัวแทนจำหน่ายProplus Corporation Co.,Ltd.

Contact : 033-157879, 099-7358459, 094-8678484

E-mail : sales@propluscorp.co.th

Line Official : https://lin.ee/OEGe1wfV

คำอธิบาย
บทวิจารณ์ (0)

General Information

Extended Product Type : JSTD25K

Product ID : 2TLA020007R6900

EAN : 7350024479690

Catalog Description : JSTD25K Two-Hand device

Long Description :

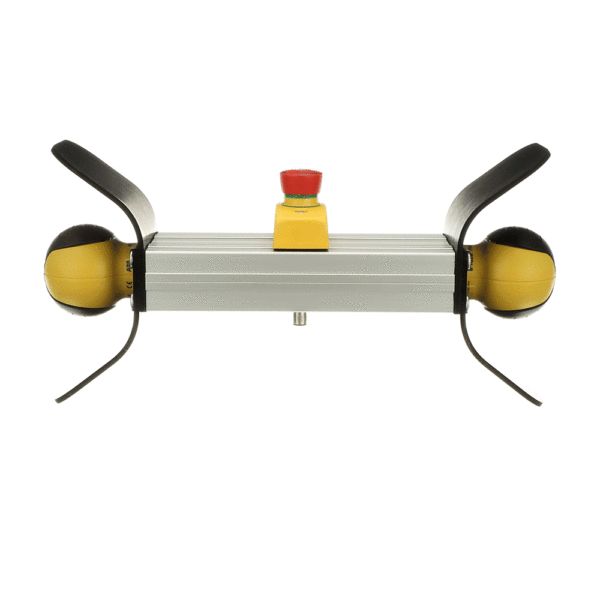

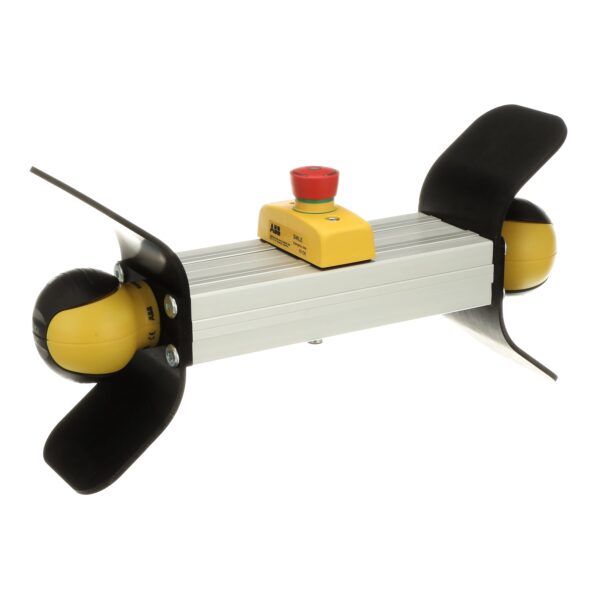

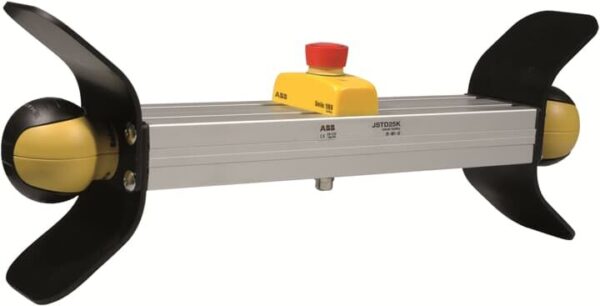

JSTD25K is a two-hand device with two JSTD1-B Safeball and one emergency stop button Smile 10 EK. The Safeball are mounted on each end of a 44×88 aluminum profile designed for two-hand applications. The emergency stop button is mounted on top. All are pre-wired to a M12-8 male connector. The Safeball are protected by flanges. The JSTD25 control stations are pre-built two-hand devices offering the good ergonomics of Safeball. They can be used as fixed devices that are easy to install, or as mobile devices. All models are equipped with flanges to protect the Safeball from accidental operation, and from damage if the device is dropped on the floor when used as mobile device.

JSTD25K เป็นอุปกรณ์สองมือ ประกอบด้วย Safeball JSTD1-B สองอัน และปุ่มหยุดฉุกเฉิน Smile 10 EK หนึ่งปุ่ม Safeball ติดตั้งอยู่ที่ปลายทั้งสองด้านของโปรไฟล์อะลูมิเนียมขนาด 44×88 ที่ออกแบบมาสำหรับการใช้งานสองมือ ปุ่มหยุดฉุกเฉินติดตั้งอยู่ด้านบน อุปกรณ์ทั้งหมดเชื่อมต่อสายไฟเข้ากับขั้วต่อตัวผู้ M12-8 เรียบร้อยแล้ว Safeball ได้รับการปกป้องด้วยหน้าแปลน สถานีควบคุม JSTD25 เป็นอุปกรณ์สองมือที่สร้างขึ้นล่วงหน้า ซึ่งให้หลักสรีรศาสตร์ที่ดีของ Safeball สามารถใช้เป็นอุปกรณ์แบบติดตั้งถาวรที่ติดตั้งง่าย หรือเป็นอุปกรณ์เคลื่อนที่ได้ ทุกรุ่นมีหน้าแปลนเพื่อป้องกัน Safeball จากการทำงานโดยไม่ได้ตั้งใจ และป้องกันความเสียหายหากอุปกรณ์ตกพื้นเมื่อใช้งานเป็นอุปกรณ์เคลื่อนที่

Ergonomic and adaptable two-hand station

A two-hand device can be used when it is necessary to ensure that the operator is outside and must be prevented from reaching into the hazardous area. The JSTD25 replaces the traditional two-hand device. With a JSTD25 two-hand control station you have a prepared two-hand unit that is easy to install, while utilising the good ergonomics of the Safeball.

Main benefits

Ergonomic
Shorter safety distance thanks to the Safeball™
Easy installation

Main features

1 NO + 1 NC / Safeball
M12 connection available
Possibility of Emergency stop button

2TLA020007R6900 จาก ABB เป็นอุปกรณ์ควบคุมความปลอดภัยแบบ สองมือ (two-hand control station) ชื่อรุ่น JSTD25K ซึ่งออกแบบมาเพื่อใช้งานในระบบเครื่องจักรที่จำเป็นต้องให้ผู้ใช้ใช้ทั้งสองมือในการกดหรือควบคุม เพื่อเพิ่มความปลอดภัยและลดความเสี่ยงจากการเกิดอุบัติเหตุจากการกดปุ่มในลักษณะที่อันตรายโดยไม่ตั้งใจ ในระบบจริง ตัวอุปกรณ์ 2TLA020007R6900 จะเชื่อมต่อกับ รีเลย์ความปลอดภัย (Safety Relay) ของ ABB เช่น รุ่น JSR22N หรือ Sentry SR4, ซึ่งจะตรวจสอบสัญญาณจากปุ่มทั้งสองด้านว่าทำงานพร้อมกันหรือไม่ รวมถึงสามารถเชื่อมต่อปุ่ม Emergency Stop ในตัวได้อย่างปลอดภัย ตัวโครงสร้างอลูมิเนียมและ Safeballs ยังมีการออกแบบให้ทนต่อแรงกดซ้ำๆ ในระยะยาว และเหมาะกับสภาพแวดล้อมในโรงงานจริงที่มีฝุ่นหรือแรงสั่นสะเทือน จุดแข็งอีกข้อคือ ความสามารถในการติดตั้งร่วมกับระบบ Modular Safety System ของ ABB ได้โดยตรง ซึ่งช่วยให้การออกแบบวงจรควบคุมปลอดภัยเป็นเรื่องง่ายและได้ระดับ Performance Level สูง (PL e, Cat. 4) ตามมาตรฐานสากล

อุปกรณ์รุ่นนี้ถูกออกแบบโดย ABB เพื่อให้เป็น โซลูชันความปลอดภัยแบบ Plug & Play สำหรับการควบคุมเครื่องจักรที่ต้องอาศัยการทำงานพร้อมกันของทั้งสองมือ ซึ่งเป็นข้อกำหนดสำคัญในมาตรฐานความปลอดภัยของเครื่องจักรยุโรป เช่น EN ISO 13851 (Safety of machinery – Two-hand control devices) และ EN ISO 13849-1 (Safety-related parts of control systems) โดยอุปกรณ์จะต้องมีลักษณะการทำงานที่บังคับให้ผู้ใช้งานกดปุ่มสองปุ่มพร้อมกันภายในระยะเวลาที่กำหนด (โดยทั่วไปคือ ≤ 0.5 วินาที) เพื่อให้เครื่องจักรเริ่มทำงาน ซึ่งทำให้มั่นใจได้ว่ามือของผู้ปฏิบัติงานจะไม่อยู่ในพื้นที่อันตรายขณะเครื่องกำลังทำงานในระบบจริง

ฟีเจอร์ (Feed จุดเด่น) ตัวอุปกรณ์ 2TLA020007R6900 จะเชื่อมต่อกับ รีเลย์ความปลอดภัย (Safety Relay) ของ ABB เช่น รุ่น JSR22N หรือ Sentry SR4, ซึ่งจะตรวจสอบสัญญาณจากปุ่มทั้งสองด้านว่าทำงานพร้อมกันหรือไม่ รวมถึงสามารถเชื่อมต่อปุ่ม Emergency Stop ในตัวได้อย่างปลอดภัย ตัวโครงสร้างอลูมิเนียมและ Safeballs ยังมีการออกแบบให้ทนต่อแรงกดซ้ำๆ ในระยะยาว และเหมาะกับสภาพแวดล้อมในโรงงานจริงที่มีฝุ่นหรือแรงสั่นสะเทือนจุดแข็งอีกข้อคือ ความสามารถในการติดตั้งร่วมกับระบบ Modular Safety System ของ ABB ได้โดยตรง ซึ่งช่วยให้การออกแบบวงจรควบคุมปลอดภัยเป็นเรื่องง่ายและได้ระดับ Performance Level สูง (PL e, Cat. 4) ตามมาตรฐานสากล

รายละเอียดทางเทคนิค

ชื่อเต็ม / หมายเลขรุ่น: JSTD25K Two-Hand Station, Ordering code 2TLA020007R6900.
EAN / UPC: 7350024479690.
ประเภท: Two-hand control device (อุปกรณ์ควบคุมสองมือ) — สำหรับใช้งานที่ต้องให้ผู้ปฏิบัติงานใช้ทั้งสองมือพร้อมกันเพื่อเปิดใช้งานเครื่องจักร จึงช่วยลดโอกาสเกิดอุบัติเหตุ.
โครงสร้าง: ประกอบด้วย “Safeballs” จำนวนสองลูก (รุ่น JSTD1-B) ติดตั้งที่ด้านข้างของโปรไฟล์อลูมิเนียมแถบ 44 × 88 มม. พร้อมปุ่ม “Smile 10 EK” (Emergency Stop) ติดตั้งที่ด้านบน. All pre-wired ไปยังคอนเน็คเตอร์ M12 แบบ 8-pin male.
มาตรฐานการป้องกัน: ระดับ IP65 (บางแหล่งอ้าง IP67) ซึ่งหมายถึงมีการป้องกันผงฝุ่นและน้ำกระเซนได้ในระดับหนึ่ง.
ขนาด / น้ำหนัก: กว้างประมาณ 364 มม., สูงประมาณ 189 มม., ลึกประมาณ 90.5 มม. น้ำหนักสุทธิ ~1.52 กิโลกรัม.
ช่วงอุณหภูมิการใช้งาน: –25 °C ถึง +50 °C.
หมวดหมู่การจัดประเภท: ETIM EC001260 — Two-hand control device.

จุดประสงค์ในการใช้งาน

ใช้ในงานอุตสาหกรรมที่มีเครื่องจักรซึ่งอาจเป็นอันตรายต่อผู้ปฏิบัติงานหากไม่ควบคุมอย่างเหมาะสม เช่น เครื่องอัด (presses), เครื่องจักรแนวกึ่งอัตโนมัติที่มีการป้อนชิ้นงานด้วยมือ, ระบบหุ่นยนต์, สายการผลิตต้องการการใช้งานทั้งสองมือพร้อมกันเพื่อความปลอดภัย.
จัดเป็นส่วนหนึ่งของระบบความปลอดภัยของเครื่องจักร (machine safety) ที่ช่วยให้มั่นใจได้ว่าเครื่องใช้งานจะไม่เปิดใช้งานจนกว่าผู้ใช้งานจะใช้ทั้งสองมือ ซึ่งช่วยลดความเสี่ยงจากการใช้งานโดยมือเพียงข้างเดียวหรือโดยบังเอิญ.

สิ่งที่ควรพิจารณา / ข้อจำกัด

ควรตรวจสอบว่าเครื่องจักรและระบบควบคุมรองรับอุปกรณ์ two-hand control ได้หรือไม่ (เช่นการเชื่อมต่อกับรีเลย์ความปลอดภัย, PLC)
IP65 ไม่ได้เทียบเท่า IP67 หรือ IP69K ในทุกกรณี หากอยู่ในสภาพแวดล้อมที่มีน้ำแรงหรือละอองสูงมาก อาจต้องพิจารณารุ่นที่มีระดับการป้องกันสูงกว่า
ต้องมีการสร้าง/ออกแบบระบบควบคุมรวม (control circuit) ให้ถูกต้อง โดยเฉพาะในเรื่องของการปิดวงจร, การเชื่อมต่อ, และการตรวจสอบความปลอดภัยตามมาตรฐาน
ต้องพิจารณาการบำรุงรักษาและการตรวจสอบอุปกรณ์ (เช่น ตรวจสอบปุ่ม Safeballs, ตรวจสอบสาย, ตรวจสอบคอนเน็คเตอร์) อย่างสม่ำเสมอ เพื่อให้ความปลอดภัยยังคงประสิทธิภาพ

จุดเด่น (Highlight)

โครงสร้างพร้อมใช้งาน (Ready to install) — มาพร้อม Safeballs และปุ่มหยุดฉุกเฉิน ติดตั้งบนโปรไฟล์พร้อมพราวร์ (pre-wired) ไปยังคอนเน็คเตอร์ M12-8pin ซึ่งลดเวลาการติดตั้งระบบ.ความปลอดภัยสูง — ต้องใช้ทั้งสองมือกดพร้อมกัน จึงยากต่อการหลอกเปิดเครื่องอย่างไม่ตั้งใจ หรือเปิดโดยผู้ใช้งานมือเดียว.
มาตรฐานอุตสาหกรรม — ผ่านการจัดประเภทสำหรับอุปกรณ์ควบคุมสองมือตามมาตรฐาน ETIM และอื่นๆ.
ระดับการป้องกัน (IP65) ทำให้สามารถใช้งานในสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่นหรือน้ำกระเซนได้ในระดับหนึ่ง.
ห้องติดตั้งที่หลากหลาย — ด้วยโปรไฟล์อลูมิเนียม ติดตั้งได้ทั้งแบบคงที่หรือติดบนโต๊ะ/ชั้นเครื่องจักร.
ใส่ระบบหยุดฉุกเฉินภายในตัว (integrated E-Stop) ช่วยให้ระบบความปลอดภัยครบวงจร.
ขนาดกะทัดรัดเมื่อเทียบกับระบบควบคุมสองมือดั้งเดิม ช่วยให้เพิ่มความสะดวกในการติดตั้ง.
ลดความซับซ้อนในระบบสายสัญญาณ ด้วยคอนเน็คเตอร์ M12 ที่มาตรฐานอุตสาหกรรม.
ใช้งานร่วมกับรีเลย์ความปลอดภัย (safety relay) หรือ PLC ความปลอดภัย (Safety PLC) เพื่อให้ได้ระดับประสิทธิภาพความปลอดภัย (performance level) ที่สูง.
